Принципы устройства когтевых вакуумных насосов
Когтевые вакуумные насосы относятся к классу безмасляных газооткачных устройств и используют пару когтей, которые соединяются внутри рабочей камеры. При вращении они перемещают газ https://becker-russia.ru/product/vakuumnye-nasosy/nasosy-kogtevye/ между входом и выходом, уменьшая объем секций и формируя непрерывный поток откачиваемого газа. Такая конструкция исключает контакт газа с смазкой и минимизирует примеси.
В основе работы лежит синхронное движение двух когтей, приводимых приводом с минимальными потерями. Газ входит, формируются последовательные камеры и откачка осуществляется за счет фаз сжатия. Важные параметры — точность зацепления когтей и геометрия узлов, которые влияют на стабильность вакуума и устойчивость к пыли и загрязнениям.
Генерация вакуума и роль когтя
Генерация вакуума достигается за счет поверхностной геометрии когтей и опорных поверхностей, а также за счет малого зазора между ними. Совмещение формуленных каналов между когтями обеспечивает смещение газов в сторону выходного тракта. Роль когтя состоит в создании чередующихся камер, в которых газ переносится по ступеням, что обеспечивает непрерывную откачку без применения масел.
Безмасляная архитектура снижает риск контаминации процессов и позволяет сохранять чистоту вакуумной системы на протяжении длительных периодов. Скорость вращения и точность синхронизации приводов влияют на повторяемость цикла и устойчивость к пыли, что особенно важно в условиях повышенной механической вибрации или загрязненной рабочей среды.
Конструкция и ключевые узлы
Конструкция когтевого насоса включает корпус с камерой и двумя когтями, приводной механизм, узлы уплотнения и систему отвода газов. В большинстве исполнений применяются материалы с хорошей износостойкостью и низкой подверженностью кAdiабатическим эффектам, например алюминиевые сплавы и нержавеющая сталь. Роль уплотнений состоит в минимизации утечек и поддержании стабильного давления во время цикла откачки.
Ключевые узлы обеспечивают синхронность движений, защиту привода и мониторинг состояния. В сухих конструкциях отсутствуют масла, что снижает риск попадания масел в вакуумную цепь и позволяет упростить обслуживание. Важными параметрами считаются класс защиты от пыли, пределы нагрева и способность выдерживать короткие импульсы перегрузки без потери герметичности.
Характеристики и производительность
Параметры производительности
Основные характеристики включают объемный расход газа, достигаемую скорость откачки и диапазон вакуума. Объемный расход определяется по вихревым и геометрическим параметрам камер, а качество синхронности когтей влияет на повторяемость и плавность потока. Энергопотребление зависит от мощности привода и режима работы, что отражается на суммарной эффективности системы.
Диапазон вакуума характеризуется минимальным давлением, которое достигается в камерах насоса. Для когтевых насосов характерен безмасляный режим, что позволяет поддерживать чистоту процесса и предотвращать загрязнение рабочего газа частицами смазки. Величины в диапазоне вакуума обычно приводят к эффективному сочетанию высокого объема расхода при умеренном давлении и стабильной откачке при низких давлениях.
| Параметр | Описание | Типичный диапазон |
|---|---|---|
| Диапазон вакуума | Минимальное давление, достигаемое камерой насоса | 0,1 мбар до 1×10^-3 мбар |
| Объемный расход | Объем газа, откачиваемый за единицу времени | 60–2000 м³/ч |
| Энергопотребление | Мощность привода при рабочем режиме | 0,8–4 кВт |
| Рабочая температура | Диапазон температур окружающей среды и самой камеры | -10°C до 50°C |
Оптимизация параметров производительности требует учета типа газа, уровня пыли и условий эксплуатации. Выбор модели основывается на сочетании нужного диапазона вакуума, требуемого объема расхода и совместимости материалов с рабочей средой. Важные факторы включают устойчивость к забиванию и возможность использования без масла в процессе.
«Стабильная работа вакуумной цепи зависит от точной синхронизации когтей и регулярного контроля состояния уплотнений.»
Риски, ограничения и требования эксплуатации
Типичные риски эксплуатации
- Засорение камеры пылью или абразивами, что приводит к снижению эффективности откачки.
- Перегрев привода из-за перегрузки или частых пусков-остановок.
- Утечки через стыки и уплотнения, влияющие на достижение целевого вакуума.
- Вибрационные нагрузки, влияющие на точность зацепления когтей и долговечность подшипников.
- Неправильная организация контроля и мониторинга, что затрудняет своевременную диагностику.
Рекомендации по обслуживанию
- Периодическая чистка воздухозаборников и камер от посторонних частиц.
- Замена уплотнений по расписанию или по состоянию износа; контроль герметичности.
- Проверка синхронности вращения приводов и корректировка зазоров при необходимости.
- Контроль температурного режима и устранение причин перегрева.
- Диагностика утечек с использованием методов вакуумного тестирования и газовых анализаторов.

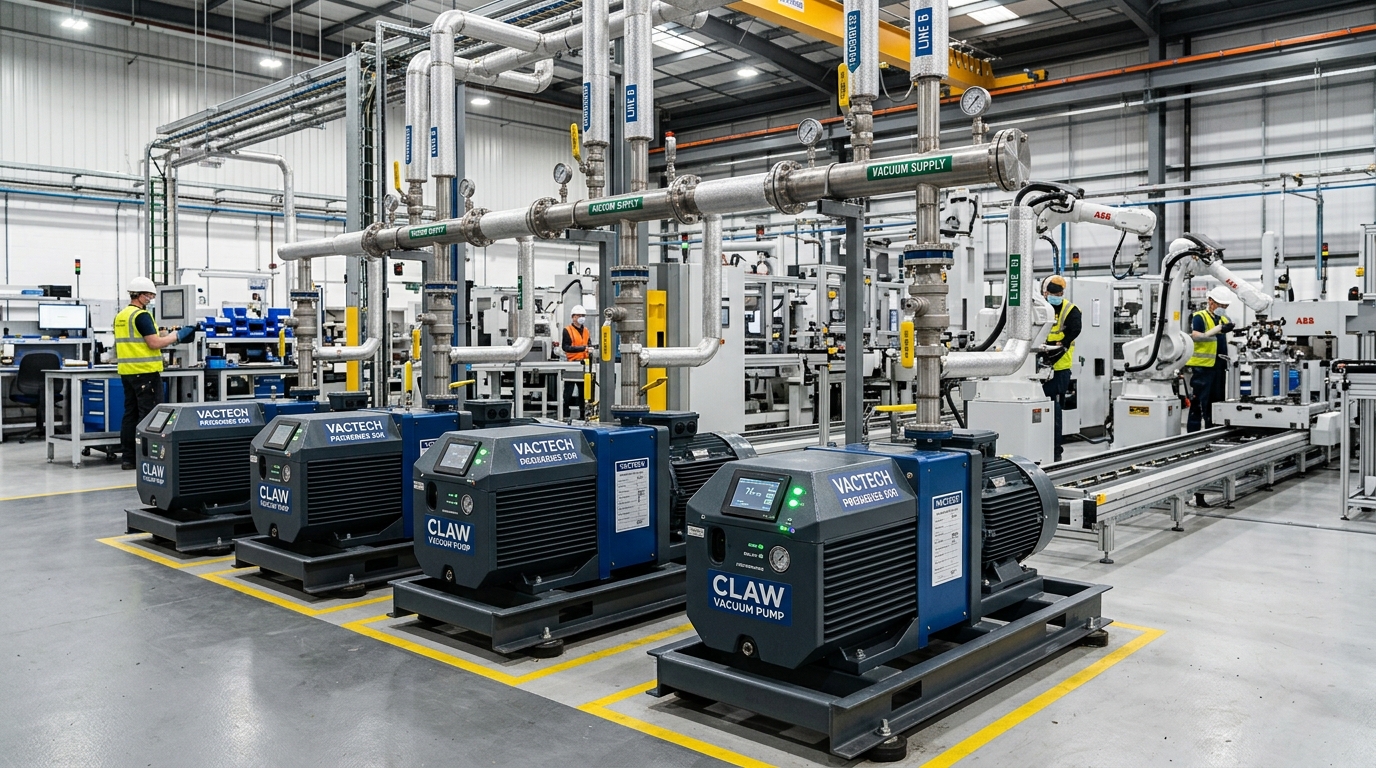

Применение когтевых вакуумных насосов в промышленности
Примеры отраслевых сценариев
Когтевые вакуумные насосы применяются в процессах, требующих высокого объема газооткачки без смазочных примесей. В производственных линиях они обеспечивают откачку газов на этапах формирования материалов, в системах вакуумной упаковки и в технологических палатах, где критично отсутствие масел в газовой среде. Их применяют в печах, оснастке для нанесения покрытий и фитинг-процессах, где необходим чистый вакуум для стабильных условий.
Различные отрасли уделяют внимание совместимости материалов и особенностям эксплуатации. В условиях пылевых сред и агрессивных газов выбираются варианты с повышенной стойкостью к загрязнениям и более прочной конструкцией узлов. В ряде случаев требуются адаптированные схемы подвода газа и интеграции с робототехническими модулями.
Особенности интеграции в технологические процессы
- Оценка совместимости с робототехническими узлами и системами управления вакуумом.
- Проектирование вакуумной цепи с учетом требований к герметичности и скорости стабилизации давления.
- Настройка мониторинга параметров в режиме реального времени и автоматизированной защиты.
- Планирование обслуживания, включая плановую проверку уплотнений и очистку камер.
- Анализ потенциала энергоэффективности через режимы работы и частоту запусков.
