| Модель | JSR-L1 CNC |
|---|---|
| Рабочая зона | |
| Макс. Ø заготовки над станиной, мм | 200 |
| Макс. Ø заготовки над суппортом, мм | 90 |
| Расстояние между центрами, мм | 280 |
| Ø патрона, мм | 100 |
| Шпиндель | |
| Ø проходного отверстия в шпинделе, мм | 20 |
| Частота вращения шпинделя, об/мин | 100-3000 |
| Конус шпинделя | МК-3 |
| Инструмент | |
| Кол-во позиций инструмента | 4+4 |
| Макс. размер инструмента квадратного сеч., мм | 8×8 |
| Макс. Ø инструмента круглого сечения, мм | 12 |
| Перемещения | |
| Макс. перемещение по оси X, мм | 100 |
| Макс. перемещение по оси Z, мм | 175 |
| Макс. скорость подачи, м/мин | 3 |
| Направляющие | Наклонные |
| Задняя бабка | |
| Конус пиноли задней бабки | МК-1 |
| Ø пиноли задней бабки, мм | 22 |
| Ход пиноли задней бабки, мм | 30 |
| Точность | |
| Точность позиционирования, мм | ±0,015 |
| Повторяемость, мм | ±0,01 |
| Мощность | |
| Мощность шпинделя, кВт | 1 |
| Макс. крутящий момент X/Z, Нм | 3 |
| Габариты (без учета тумбы) | |
| Габаритные размеры ДхШхВ, мм | 1070×690×760 |
| Размеры в упаковке ДхШхВ, мм | 1260х890х1020 |
| Масса нетто/брутто, кг | 210/250 |
Цена по запросу
JET STUDY ROOM
Проект комплексного оснащения учебных заведений станками с числовым программным управлением JET STUDY ROOM (JSR) предполагает поставку высококлассного оборудования «под ключ».
Наши опытные профессионалы не только установят и подключат станки, но и проведут ознакомительные курсы, после которых вы и ваши коллеги сможете уверенно шагнуть в интереснейший мир обработки металлов резанием.
Особенности:

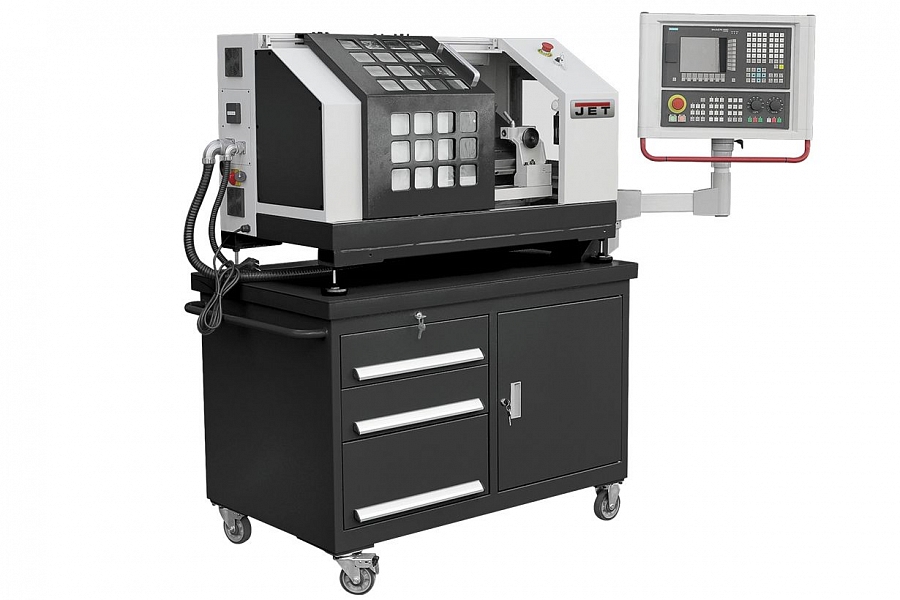

- JSR-L1 CNC- малогабаритный токарный станок с системой ЧПУ Siemens 808D Advanced, полным кабинетным ограждением и с направляющими качения, расположенными под углом.
- Система ЧПУ Siemens 808D Advanced – одна из самых распространенных систем управления, имеющая превосходные эксплуатационные характеристики и высокую надежность.
- Наклон станины позволяет избегать скопления стружки и облегчает доступ к зоне резания, 8-позиционная револьверная голова позволяет работать без перестановки инструментов вручную. Станина из высококачественного чугуна имеет хорошие демпфирующие свойства.
- Полная кабинетная защита – важный и необходимый элемент техники безопасности. Станок поставляется с комплектами режущего и вспомогательного инструмента, имеет удобную мобильную тумбу с ящиками.
Стандартная комплектация:
- Система с ЧПУ Siemens 808D
- 3-х кулачковый патрон 100мм
- 8-ми позиционная револьверная голова
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система централизованной смазки
- Лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Вращающийся центр МК-1
- Набор из 7 резцов
- Набор сменных пластин к резцам
- Мобильная тумба/подставка с ящиками
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
