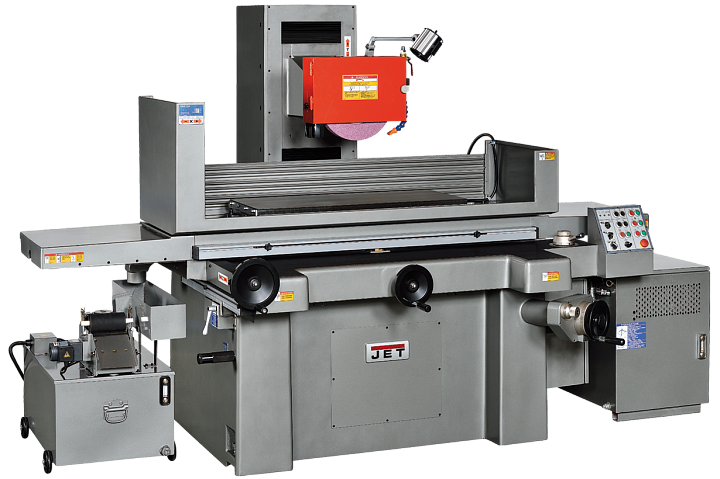

JET JPSG-1640AH Плоскошлифовальный станок

Повышенная точность и скорость обработки, увеличенный размер рабочего стола, удобство программирования и эксплуатации в целом — главные отличительные особенности плоскошлифовального станка JET JPSG-1640AH. Он найдет применение в различных отраслях промышленности, везде, где заказчики предъявляют строгие требования к чистоте поверхностей изделий и их точности.

Станок относится к полуавтоматической серии оборудования. Он оснащен гидравлическими механизмами автоматического поперечного и автоматического продольного перемещение рабочего стола. При этом опускание шпинделя производится оператором вручную от маховика, цена деления нониуса — всего 0,005 мм (5 микрон). Поскольку JPSG-1640AH — старшая модель в линейке, размер рабочего стола увеличен до 400х1-20 мм, максимальный подъем оси шпинделя над столом — 630 мм.

С помощью гидравлики продольное перемещение стола составляет 1060 мм, вручную — 1100 мм. Поперечное автоматическое перемещение — 430 мм, ручное -460 мм. Поперечный ход стола в ручном режиме за один оборот маховика составляет всего 5 мм при цене деления нониуса 0,02 мм. Шлифовка осуществляется различными абразивными кругами, которые подбираются под конкретные задачи и материал заготовки. Круги для данного станка выбираются в диаметре 355 мм, скорость вращения постоянна и составляет 1450 об/мин.

Станок установлен на массивную станину из особопрочного чугуна, отлитую по фирменной технологии JET. Ее стенки имеют повышенную прочность, также предусмотрены дополнительные ребра жесткости. Такой подход обеспечивает повышенную жесткость и сводит к минимуму вибрации при работе. Для удобства оператора на JPSG-1640AH установлен механизм ускоренного подъема шпинделя. Эргономичный блок управления позволит без труда задать необходимую программу обработки и контролировать работу узлов и агрегатов. Как и все станки в линейке,  JPSG-1640AH оснащен системой автоматической смазки (включая направляющие стола) и устройством подачи СОЖ к абразивному кругу.

  • Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
  • База, направляющие, стол и стойка изготовлены из высококачественного чугуна
  • Автоматизированные операции по 2-м координатам
  • Ускоренное вертикальное перемещение шпинделя
  • 4 шпиндельных подшипника (7 класс) для работы с высокой точностью
  • Автоматическая система смазки с индикатором минимального уровня масла
  • Удобный пульт управления с размещенными на нем кнопками и переключателями
